Los relés son interruptores que se activan electrónicamente. Con ellos podremos encender y apagar aparatos electrónicos de manera automática. Se utilizan en temporizadores, mandos a distancia, programadores y muchos otros circuitos. Es muy importante saber como usarlos y conectarlos porque casi seguro los necesitarás en algún proyecto.
Las conexiones más habituales son las siguientes:

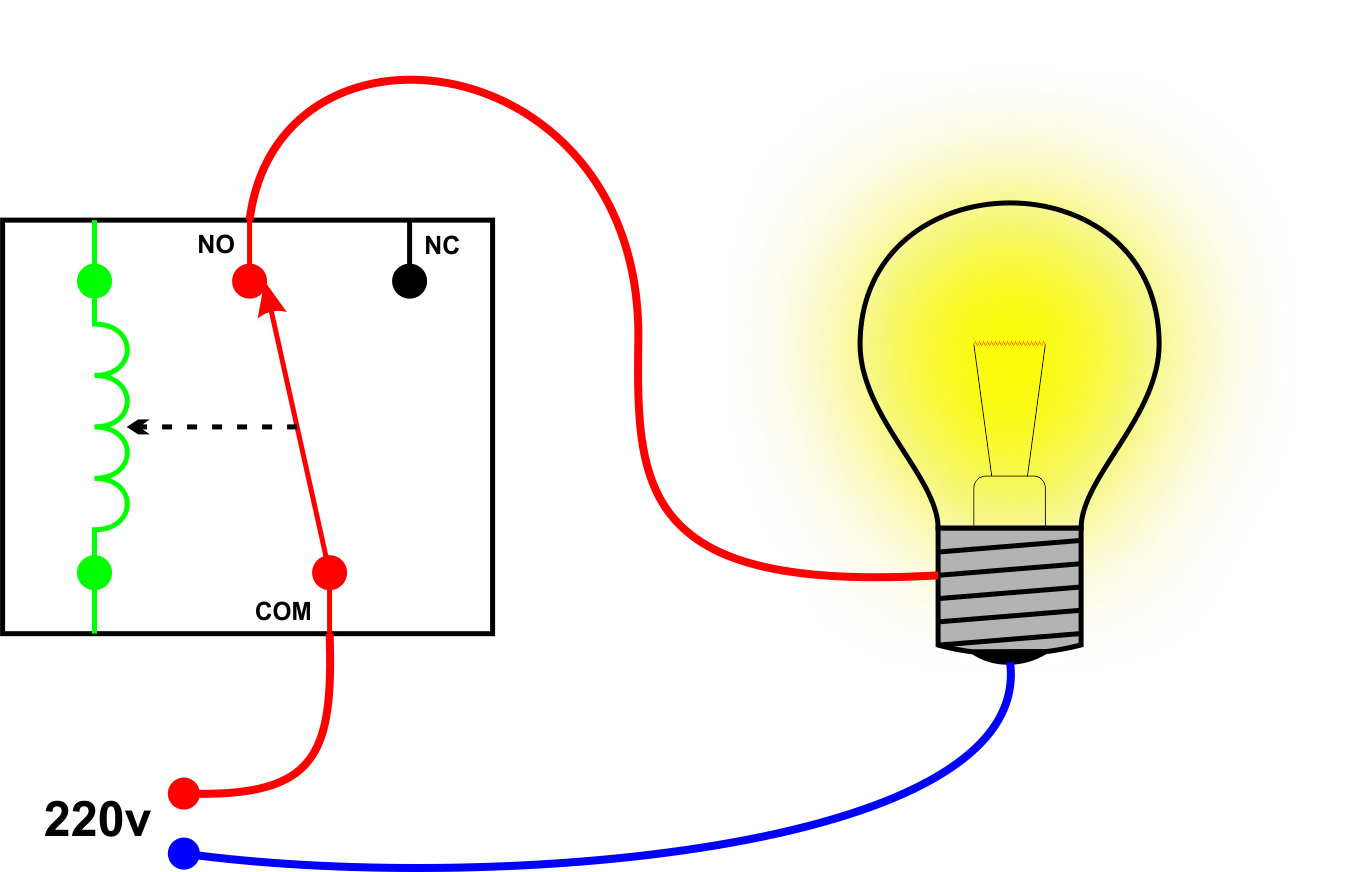

Común (COM) – Normalmente abierto (NO)
La bombilla está apagada cuando el relé está desactivado, y se enciende cuando el relé se activa.

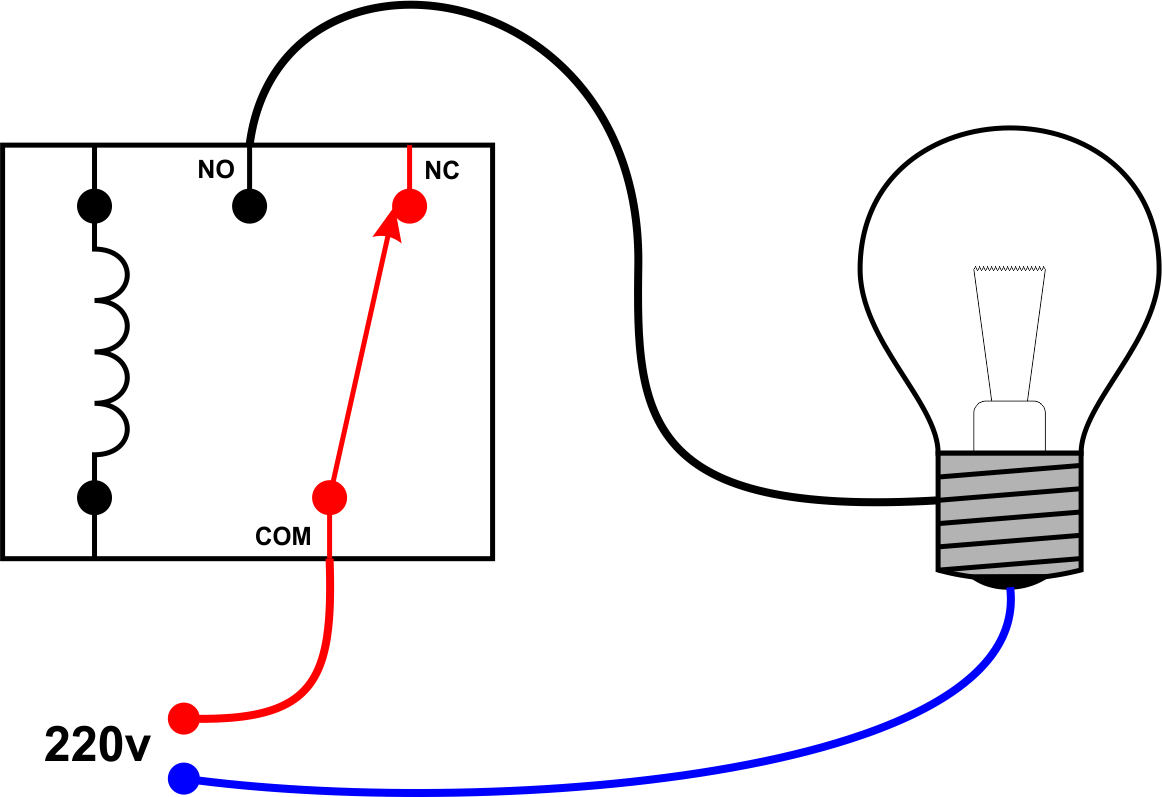

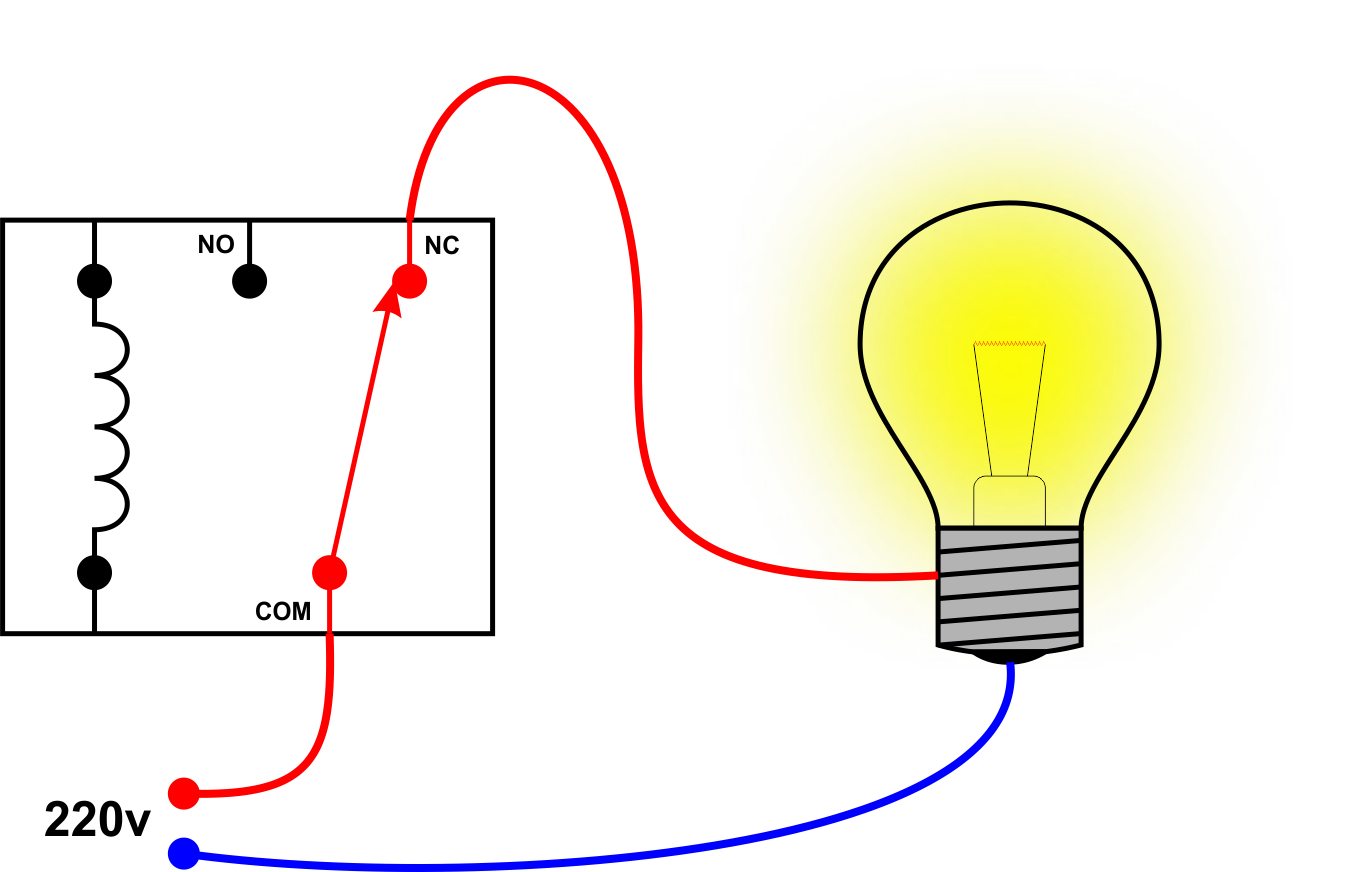

Común (COM) – Normalmente cerrado (NC)
La bombilla está encendida cuando el relé está desactivado, y se apaga cuando el relé se activa.
En estos ejemplos uso una bombilla y una toma de corriente de 220v. Pero seria exactamente igual si quieres activar otro circuito con otra fuente de alimentación. Como por ejemplo en vez de la bombilla un motor, y en vez de 220v usar 12v.
